MRM1系列塑料外壳断路器

适用范围

　　MRM1系列塑料外壳式断路器（以下简称断路器），是本公司采用国际先进没计、制造技术研制、开发的新型断路器之一。其额定绝缘电压为800V (MRMI-63为500\0适用于交流50Hz，额定工作电压690V及以下，(MRMl-63为400V)，额定工作电流至800A的电路中作不频繁转换及电动机不频繁起动之用。
　　断路器具有过载、短路和欠电压保护装置，能保护线路和电源设备不受损坏。
　　断路器按照其额定极限短路分断能力acu)的高低，分为L型（标准型）、M型（较高分断型）、H型（高分断型）三类。该断路器具有体积小、分断高、飞弧短（部分规格零飞弧）、抗振动等特点，更是陆地及船舶使用的理想产品。

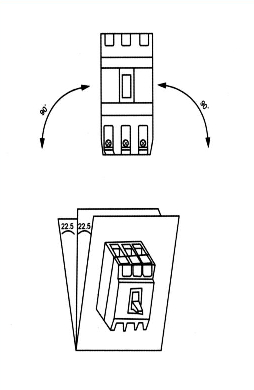

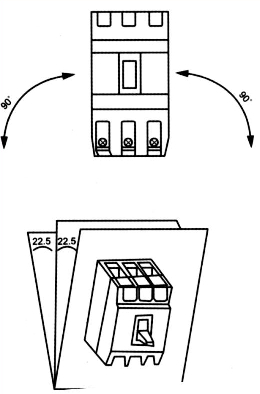

　　本断路器可垂直安装（即坚装），亦可水平安装（即横装）。
　　本断路器产品执行下列标准：
　　IEC60947-1 GB/T14048.1总则
　　IEC60947-2 GB14048. 2低压断路器
　　IEC60947-4 GB14048.4接触器和电动机起动器
　　IEC60947-5.1 GB14048.5机电式控制电路电器

适用工作环境

适用工作环境
海拔高度2000m及以下；
周围介质温度不高于40℃（对船用产品为+45℃）和不低于一5℃
能耐受潮湿空气的影响；
能耐受盐雾、油雾的影响；
能耐受霉菌的影响；
能耐受核辐照的影响；
最大倾斜度为±22.5。；
在受到船舶正常振动时能可靠工作；
在受到地震情况下(4g)能可靠工作；
在无爆炸危险的介质中，旦介质无足以腐蚀金属和破坏绝缘的气体与导电尘埃的地方；
在没有雨雪侵袭的地方。

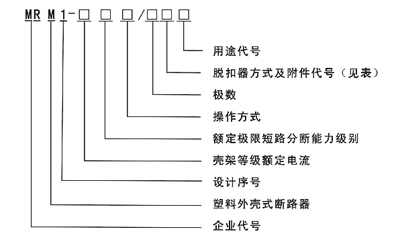

型号及含义

注：
配电用断路器无代号；保护电动机用断路器以2表示。
手柄直接操作无代号；电动操作用P表示；转动手柄用Z表示。
按产品极数分为二极(100A、225A)、三极与四极(MRMI-800无四极)。四极产品中中性
极（N极）的型式分四种：
A型：N极不安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分；
B型：N极不安装过电流脱扣元件，且N极与其它三极一起合分；（N极先合后分）
C型：N极安装过电流脱扣元件，且N极与其它三极一起合分。（N极先合后分）
D型：N极安装过电流脱扣元件，且N极始终接通，不与其它三极一起合分
按额定电流(A)分：MRMl-63为(6)、10、16、20、25、32、40、50、63A九级(6A规
格无过载保护)；MRMl-100为(10)、16、20、25、32、40、50、63、80、100A十级；
MRMl-225为100、125、140、160、180、200、225A七级；MRMl-400为225、250、
315、350、400A五级；MRMl-630为400、500、630A三级；MRMl- 800为630、
700、800三级。【带()为不推荐规格】
按接线方式分为板前接线、板后接线、插入式三种。
按过电流脱扣器型式分热动-电磁（复式）型、电磁（瞬时）型两种。
按附件装置分带附件装置和不带附件装置两种；
附件装置分内部装置和外部装置：内部装置有分励脱扣器、欠电压脱扣器、辅助触头、
报警触头四种，外部装置有转动手柄操作机构、电动操作机构、联锁机构及辅助装置
的接线端子等。

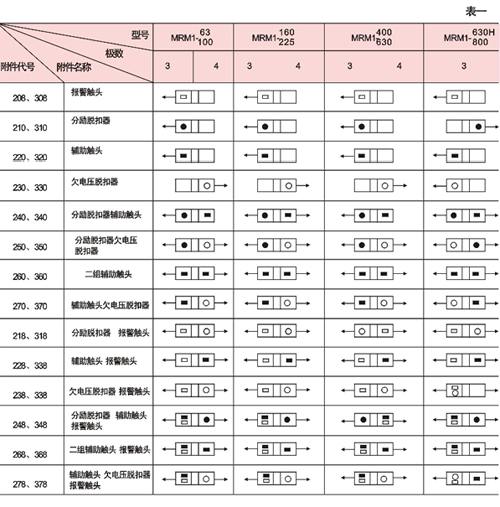

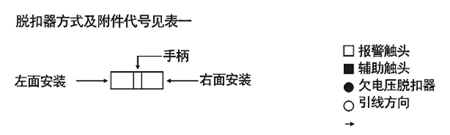

脱扣器方式及附件代号

注：
　　200:表示仅有电磁脱扣器的断路器本体：300：表示带有热动一电磁脱扣器的断路器本体；000:不带脱扣器的断路器本体；对MRMl-100、225=极产品只有21 0、31 0、220、320、230、330;对MRMl-63、1 00及MRMl-225四极断路器、N极为A型和D型中无240、340、260、360、218、318、248、348、268、368；

　　对MRMl-400、MRMl-630及MRMl-800其中248、348、278、378规格中辅助触头为一对触头（即一常开、一常闭），268、368规格中的辅助头为三对触头

保护特性

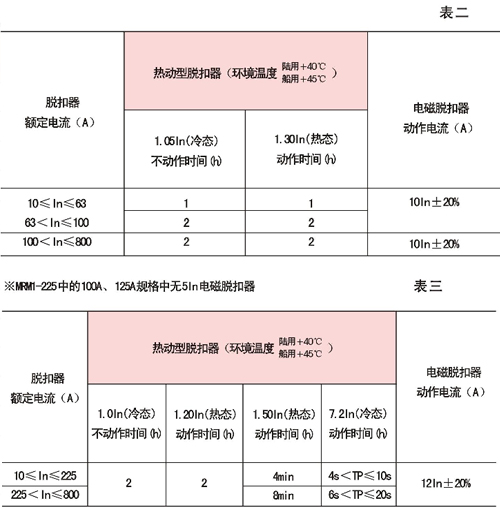

　　断路器热动型脱扣器具有反时限特性；电磁脱扣器为瞬时动作，特性见表二（配电用）及表三（保护电动机用）

降容系数

环境温度变化的降容系数见表四

注：以上降容系数均在通于壳架额定电流下测得

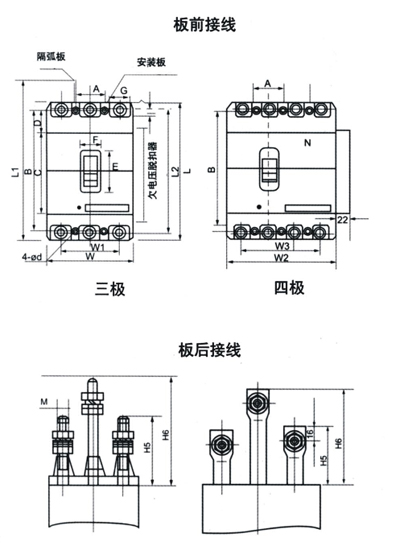

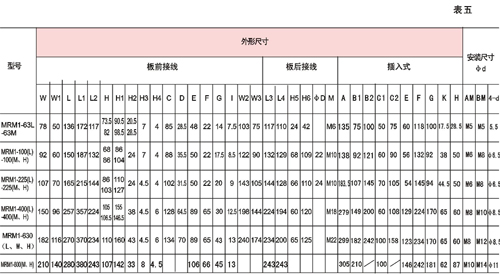

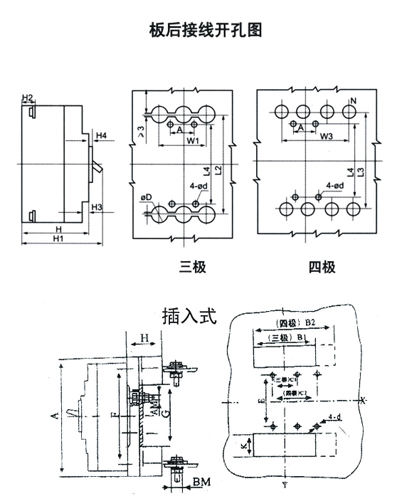

外形及安装尺寸

试验电流与导线截面积

温升试验用连接导线的截面积与相适应的试验电流见表六

额定电流值(A)	10	16/20	25	32	40 50	63	80	100	125	160	180 200 225	250	315 350	400
导线截面积mm²	1.5	2.5	4	6	10	16	25	35	50	70	95	120	185	240

额定电流值(A)	电缆截面积mm²		铜排尺寸
额定电流值(A)	数量	截面积mm2	数量	尺寸
500	2	150	2	30*5
630	2	185	2	40*5
700/800	2	240	2	50*5

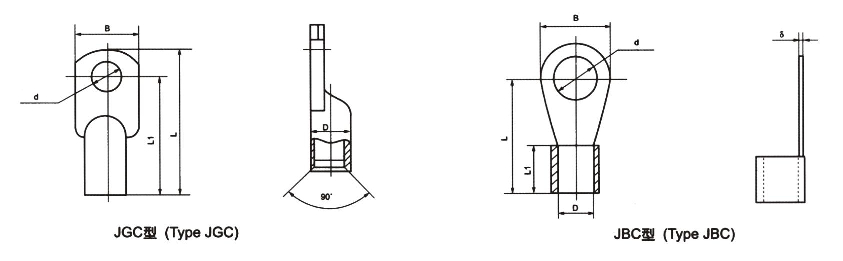

接线端子型号

型号	电流(A)	导线截面积mm2	端子型号	B	L	L1	D	C
MRMl-63	63	16	JGC16-25	12	38	31.5	Φ6	Φ5.2
MRMl-63	10/16/20	2.5	JBC2.5-8	15	28	8.5	Φ2.6	Φ8.2
	25/32	6	JBC6-8	15	30	10	Φ3.5	Φ8.2
	40/50	10	JBC10-8	15	32	11	Φ4.5	Φ8.2
	63	16	JGC16-8	17	41	33.5	Φ6	Φ8.2
	80	25	JGC25-8	17	46	38.5	Φ7	Φ8.2
	100	35	JGC35-8	17	52	44.5	Φ8	Φ8.2
225 MRMl-	125	50	JGC50-8	22	54	45	Φ10	Φ8.2
	160	70	JGC70-8	22	61	52	Φ11	Φ8.2
	180/200/225	95	JGC95-8	22	66	57	Φ13	Φ8.2

MRMl-63中的10：16;20A规格采用JB2.5-5：32A规
格采用JB6-5;40A、50A规格采用JB10-5接线端子。

断路器主要技术性能指标

型号	额定电流值（A）	极数	额定绝缘电压（V）	额定工作电压（A）	飞弧距离（mm）	极限短路分析能力（KA）	运动短路分析（KA）	造作性能（次）
								通电	不通电
MRM1-63L	(6)10、16、20、25、32、40、50、63	三四级	AC500V	AC400V	0	25	18		8500
MRM1-63M			AC500V	DC250V、AC400V、AV690V	0	50	35
MRM1-100L	(10）、16、20、25、32、40、50、63、80、100				0（<=50）	85	22	1500	7000
MRM1-100M					0（<=50）	35	35
MRM1-100H					0（<=50）	50	50
MRM1-225L	100、125、160、180、200、225				<=50	85	22
MRM1-225M					<=50	35	35	1000	4000
MRM1-225H					<=50	50	50
MRM1-400L	225、250、315、350、400				<=50	85	22
MRM1-400M					100	50	35
MRM1-630L	400、500、630				100	65	42	1000	2500
MRM1-630M					100	50	35
MRM1-630H					100	65	42
MRM1-800M	630、700、800				100	100	65	1000
MRM1-800H					100	65	42

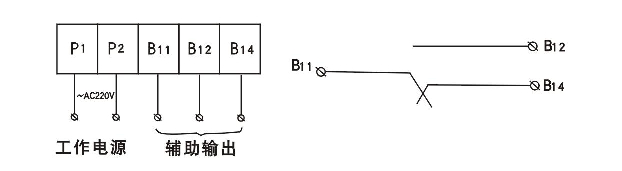

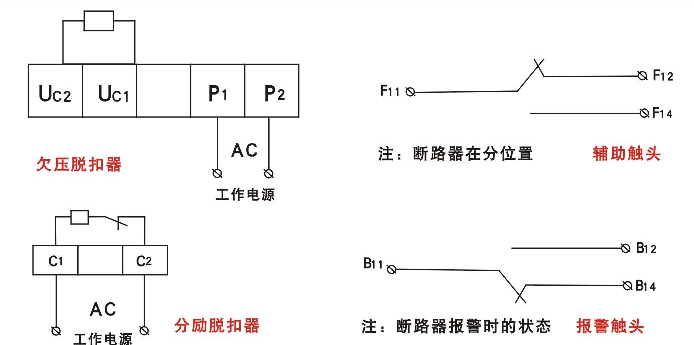

塑壳断路器附件接线图

塑壳漏电模块接线图

电动操作机构外型尺寸

63、100	225	400、630	800
1169291mm	156105100mm	255154140mm	280220143mm

断路器附件

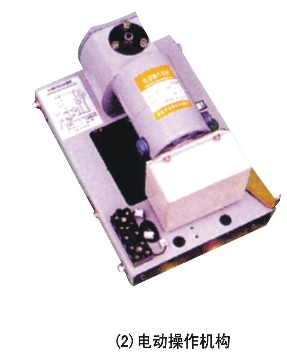

电动操作机构

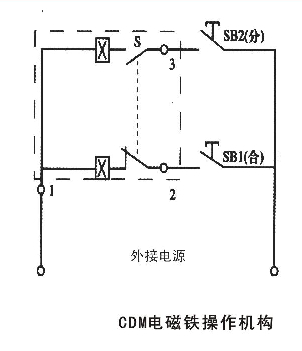

CDM电磁铁操作机构(配用MRMl-63，100，225)接线图见下图（虚框内为断路器外符号说明：SBi、SB2操作按钮（用户自备）
　　编号1、2、3为接线端子号
电压规格：AC50Hz 230V400V

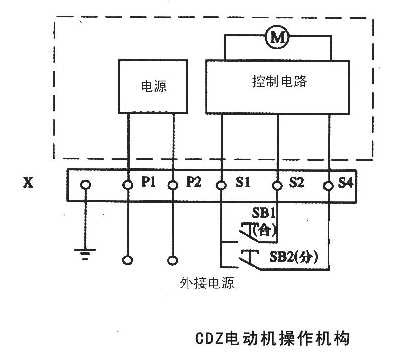

　　CD2电动机操作机构
　　接线图见下图（虚框内为断路外部附件接线图）
注：订购配用MRMl-63电动机操作机构，请与本厂协商

符号说明：SBi、SB2操作按钮（用户自备）
　　　　　X接线端子排
　　　　　P1、P2为外接电源

CD电动操作机构(配用MRMl-400、630、800)接线图见下图（虚框内为断路器外部附件接线图）
符号说明：SBi、SB2操作按钮（用户自备）
X接线端子排
电压规格：AC50Hz 230V、400V; DC220V

CZ系列转动手柄操作机构

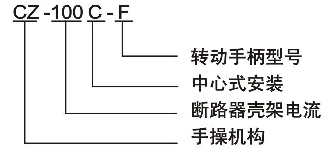

型号含义

特点

　　该操作机构采用独特的设计和传动结构，通过旋转手柄实现塑壳断路器的合闸、分闸和再扣。操作灵活、平稳、操作力小，安装方便，机构的整体性能和质量均优于其它同类产品，任何同一规格断路器的手操机构对三、四极都通用

用途

　　本机构专用于MRM1系列塑壳断路器，通过转动手柄实现抽屉柜、配电柜、动力箱等在面板上操作的要求，并保证断路器处于合闸时柜体门板不能开启（即与门联锁）。
　　Cz系列手操机构高度

手操机构高度见表十一

手操机构型号	H	H1
CZ-63A/CZ-63B/CZ-63C	927749	14
CZ-100A/CZ-100B/CZ-100C	928156	14
CZ-225A/CZ-2250B/CZ-225C	1219056	14
CZ-400A/CZ-400B/CZ-400C/CZ-400D	18415089	23
CZ-630A/CZ-630C	18818089	23
CZ-800A	26021089	23

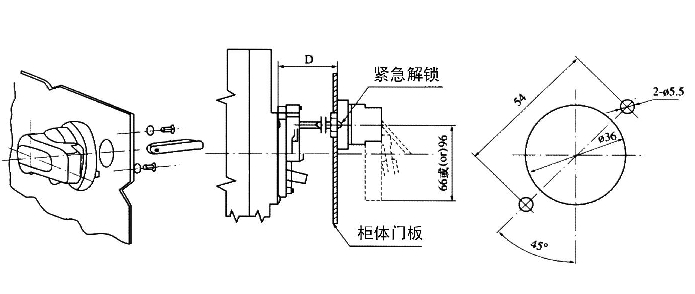

cz手操机构可配用二种操作手柄：一种为“F”型方形手柄；另一种为“A”型圆形手柄，其门板开孔尺寸见下图。

操作手柄特点

1、当断路器在合闸状态时，不能开启柜门；
2、若操作手柄或手操机构在合闸状态时有故障，可通过操作手柄上的紧急解锁装置开启
柜门；
3、对不同规格的手操机构，相配套的手操手柄，其门板开孔一致

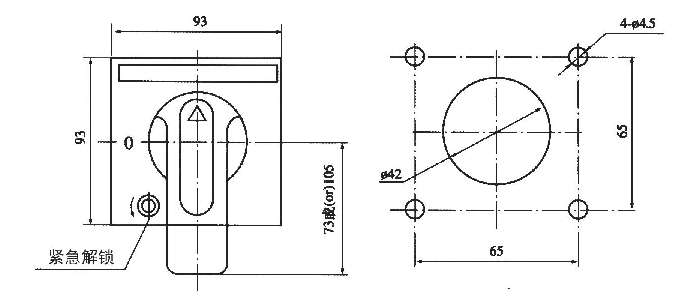

“F”型方形手柄外形及门板开孔尺寸(开孔中心离铰链距离不小于100mm)

“A”型圆形手柄外形及门板开孑L尺寸(开孔中心离铰链距离不小于100mm)

进出线连接板尺寸

MRM1/63	42123
MRM1/100	45164
MRM1/225	60215
MRM1/400	70288
MRM1/630/800	110388
